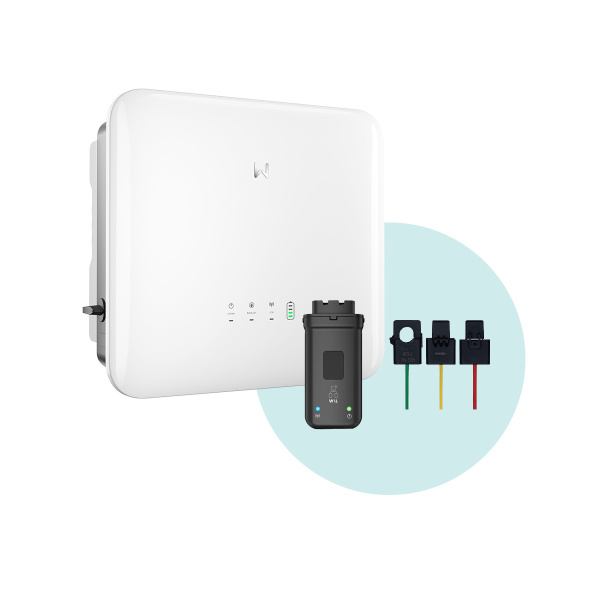

Goodwe GW8000-ET-20

Le GoodWe GW8000-ET-20 est un onduleur hybride triphasé de la série ET-G2 destiné aux systèmes photovoltaïques raccordés au réseau avec batterie haute tension. Avec une puissance nominale AC de 8 kW et une puissance de générateur raccordable jusqu’à 12,8 kWc, il convient aux installations résidentielles puissantes et aux petites installations commerciales. Deux trackers MPP avec chacun 16 A de courant d’entrée permettent une conception flexible des strings, même avec des modules modernes à courant élevé. La connexion batterie intégrée prend en charge les systèmes de stockage haute tension dans une plage de tension allant jusqu’au haut niveau à trois chiffres. Pour la stabilité du système et la conformité aux normes, une protection contre les surtensions DC de type II, un interrupteur-sectionneur DC ainsi qu’une conception conforme à la norme VDE-AR-N 4105 sont intégrés. La plateforme est complétée par une fonction d’alimentation de secours triphasée, un concept de mesure d’énergie intégré et des interfaces pour une gestion intelligente des charges.

• TechnologieLa topologie électrique repose sur un concept hybride triphasé avec deux trackers MPP indépendants. La tension d’entrée DC maximale de 1.000 V permet de longues longueurs de strings, tandis que la plage de fonctionnement MPPT assure une régulation stable même à charge partielle. Avec un rendement européen de 97,2 %, l’onduleur est conçu pour des rendements annuels élevés. La puissance nominale AC de 8 kW est injectée symétriquement dans le réseau triphasé ; la conception répond aux exigences actuelles de raccordement au réseau. L’interface batterie haute tension intégrée permet la charge et la décharge bidirectionnelles pour l’optimisation de l’autoconsommation et le fonctionnement en alimentation de secours.

  Données de puissance et d’entrée ```
  • Deux MPPT avec chacun 16 A permettent l’utilisation de modules haute performance modernes sans limitation précoce du courant.
  • La tension d’entrée DC maximale de 1.000 V prend en charge les strings longs et réduit les efforts de câblage.
  • La puissance PV raccordable jusqu’à 12,8 kWc crée des réserves pour le surdimensionnement DC.
  • Rendement européen de 97,2 % pour un fonctionnement annuel à faibles pertes.
• ConnectivitéLa connectivité est conçue pour le monitoring, la gestion du réseau et la gestion de l’énergie. Un dongle WLAN est fourni de série et permet la connexion sans fil au système de surveillance GoodWe ; une connexion LAN optionnelle est disponible pour les réseaux stables et câblés. Un concept de Smart Meter intégré permet une mesure précise de l’injection et du prélèvement. Un contact sec est également disponible pour la commande ciblée de charges, par exemple pour des pompes à chaleur SG-ready ou d’autres consommateurs pilotables. Le raccordement pour récepteur de télécommande centralisée permet de respecter les consignes côté réseau pour la régulation de l’injection.

  Interfaces et commande
  • WLAN de série, LAN optionnel pour des stratégies réseau adaptées au site.
  • Concept de comptage intégré pour une analyse précise des flux d’énergie.
  • Contact sec pour l’autorisation de charge externe et l’intégration système.
  • Raccordement pour récepteur de télécommande centralisée pour une régulation de l’injection conforme au réseau.
• GarantieL’onduleur est livré avec une garantie produit standard de 5 ans. Une extension jusqu’à 10 ans est possible en option et soutient les concepts d’exploitation à long terme dans les applications résidentielles et commerciales. Le traitement de la garantie suit les conditions spécifiques au pays du fabricant et est conçu pour un fonctionnement permanent en parallèle réseau.

  Étendue de la garantie
  • 5 ans de garantie standard à partir de la mise en service pour une sécurité d’exploitation planifiable.
  • Extension optionnelle jusqu’à 10 ans pour sécuriser des périodes d’utilisation plus longues.
  • Conditions de service spécifiques au pays pour un fonctionnement conforme aux normes.
  • Conçu pour les applications hybrides et en parallèle réseau.
• DurabilitéEn fonctionnement, le GW8000-ET-20 soutient des concepts de systèmes durables grâce à son efficacité élevée, à l’optimisation de l’autoconsommation et à l’intégration de systèmes de stockage haute tension. La possibilité d’alimentation de secours réduit la dépendance au réseau et augmente la disponibilité locale de l’énergie. Grâce à la gestion intégrée des charges, les consommateurs peuvent être décalés dans le temps et les pics de charge réduits, ce qui est à la fois favorable au réseau et économe en ressources.

  Utilisation de l’énergie et des ressources
  • Le rendement élevé réduit durablement les pertes d’énergie liées au système.
  • L’intégration du stockage augmente le taux d’autoconsommation et soulage le réseau.
  • La gestion des charges favorise l’utilisation efficace de l’énergie produite localement.
  • La capacité d’alimentation de secours augmente la sécurité d’approvisionnement en cas de coupures de réseau.
• QualitéLa conception mécanique et électrique est prévue pour une utilisation extérieure à long terme. Le boîtier avec indice de protection IP66 protège de manière fiable contre la poussière et les jets d’eau puissants. Les fonctions de protection intégrées telles que la protection contre les surtensions DC de type II et l’interrupteur-sectionneur DC augmentent la sécurité d’exploitation ainsi que la facilité de maintenance. La conception compacte de 460 × 496 × 221 mm facilite le montage mural et l’intégration, même lorsque l’espace disponible est limité.

  Qualité de protection et de construction
  • Boîtier IP66 pour un fonctionnement robuste dans des environnements exigeants.
  • Protection contre les surtensions DC de type II intégrée pour une sécurité accrue de l’installation.
  • L’interrupteur-sectionneur DC simplifie la maintenance et la mise en service.
  • Les dimensions compactes facilitent le montage et l’intégration système.
• ÉvolutivitéLe GW8000-ET-20 est conçu pour une extension modulaire. La conception des entrées DC permet le surdimensionnement du générateur, rendant possibles des extensions ultérieures de modules. L’interface batterie haute tension prend en charge différentes solutions de stockage spécifiques au fabricant selon la liste de compatibilité. Les interfaces de communication permettent d’intégrer des fonctions supplémentaires de gestion de l’énergie et des consommateurs externes sans modifier l’installation de base.

  Extension du système
  • Le surdimensionnement DC permet l’extension ultérieure de la puissance du générateur PV.
  • La compatibilité avec différentes batteries haute tension garantit la flexibilité.
  • Les interfaces permettent l’intégration d’autres composants de gestion de l’énergie.
  • Utilisation possible dans des systèmes hybrides et d’alimentation de secours évolutifs.
• ```
