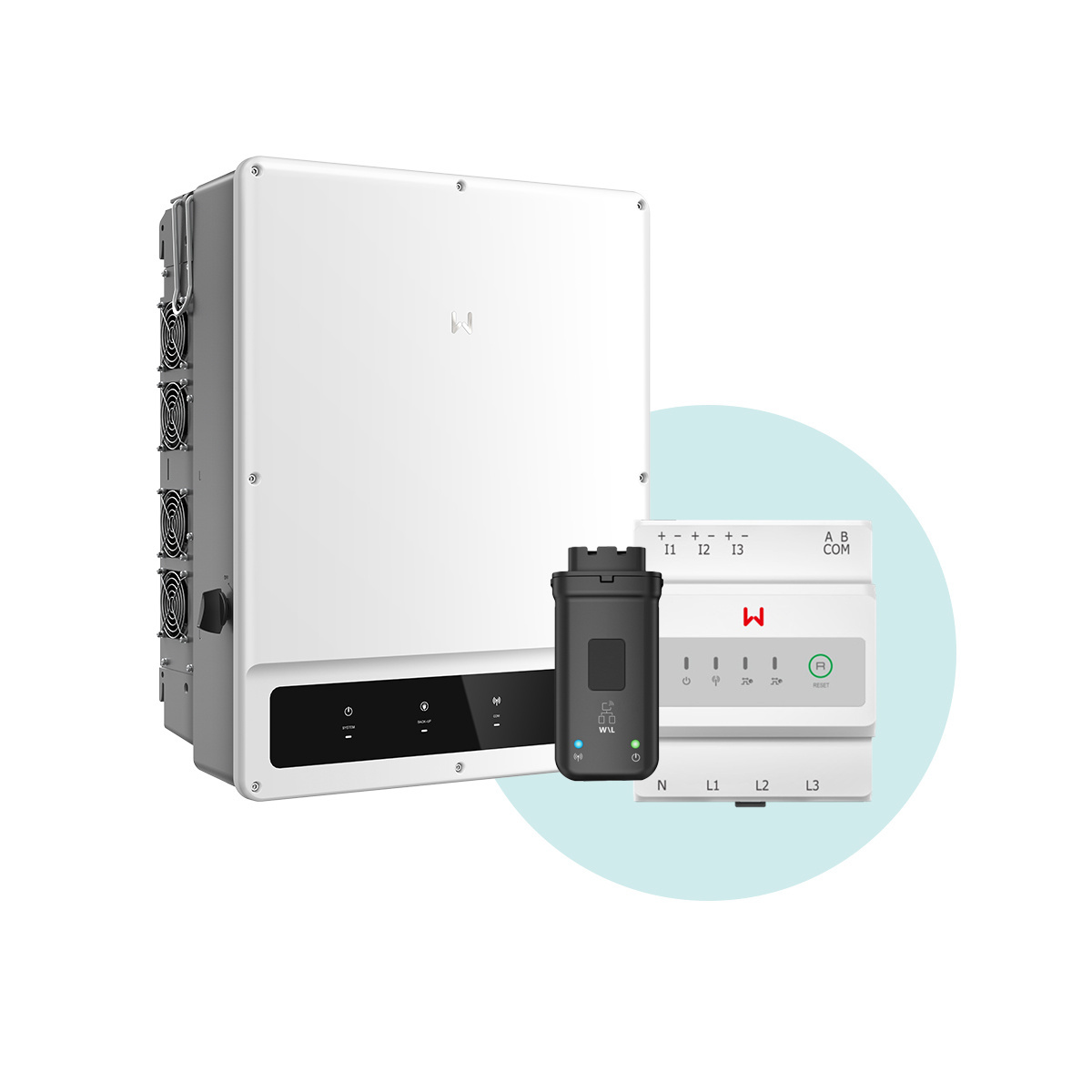

Goodwe GW20K-ET

Le GoodWe GW20K-ET est un onduleur hybride triphasé destiné aux installations commerciales de forte puissance et aux petites installations industrielles avec raccordement à une batterie haute tension. Il combine une puissance nominale AC de 20 kW avec une puissance maximale raccordable du générateur photovoltaïque de 30 kWc et prend en charge aussi bien le fonctionnement en parallèle avec le réseau que le fonctionnement en alimentation de secours. Deux trackers MPP permettent une conception flexible des chaînes jusqu’à 1 000 V DC. La protection intégrée contre les surtensions DC de type II et le sectionneur de charge DC répondent aux exigences de la norme VDE-AR-N 4105. Grâce à son boîtier IP66, l’appareil convient à une installation extérieure sans protection supplémentaire. La fonction de secours triphasée fournit jusqu’à 20 kW en mode îloté. L’onduleur est conçu pour les batteries haute tension ; la compatibilité concrète avec les systèmes de stockage doit être vérifiée dans les listes de compatibilité du fabricant ou dans la matrice de stockage IBC.

• TechnologieLa plateforme ET repose sur une topologie hybride triphasée sans transformateur, réunissant dans un seul appareil le générateur photovoltaïque, le réseau et la batterie haute tension. Deux trackers MPP permettent de gérer séparément les chaînes et de réduire les pertes dues aux déséquilibres sur les surfaces de toiture hétérogènes. Le rendement européen de 97,5 % témoigne d’une conversion de puissance optimisée pour les charges partielles, particulièrement pertinente pour les applications d’autoconsommation et de stockage. La protection intégrée AFCI contre les arcs électriques améliore la sécurité de fonctionnement en cas de défaut côté DC. La tension d’entrée DC maximale de 1 000 V permet de longues chaînes, réduisant ainsi les pertes en ligne ainsi que le nombre de liaisons DC directes dans les projets de grande envergure.

  Caractéristiques électriques principales
  • Puissance nominale AC triphasée de 20 kW pour les raccordements commerciaux au réseau et une forte simultanéité des consommateurs
  • Deux trackers MPP indépendants pour des topologies de chaînes flexibles et différents champs de modules
  • Fonctionnement de secours triphasé jusqu’à 20 kW pour des concepts d’alimentation de secours sans appareils de commutation supplémentaires
  • Conception sans transformateur d’isolement afin de réduire les pertes et l’encombrement
• ConnectivitéPour la surveillance et l’intégration du système, l’onduleur est équipé de série d’un dongle Wi-Fi ; une connexion Ethernet peut être réalisée au moyen d’un module LAN disponible en option. La communication avec les systèmes de gestion de l’énergie, de commande du réseau et de stockage s’effectue au moyen d’interfaces éprouvées. Une connexion intégrée pour un récepteur de télécommande centralisée permet de limiter la puissance conformément aux exigences du réseau. Le contact libre de potentiel permet de commander de manière ciblée des consommateurs externes, par exemple pour le déplacement des charges ou l’activation SG Ready des pompes à chaleur. Le GW20K-ET peut ainsi être intégré aussi bien dans des solutions simples de surveillance que dans des architectures complexes de gestion de l’énergie.

  Interfaces et commande
  • Wi-Fi de série, LAN en option pour une intégration stable dans les réseaux du bâtiment ou de l’installation
  • Contact libre de potentiel pour la commande des charges ou des consommateurs en mode autoconsommation et stockage
  • Interface pour récepteur de télécommande centralisée permettant une limitation de l’injection conforme aux exigences du gestionnaire de réseau
• GarantieLe GoodWe GW20K-ET est livré avec une garantie produit standard de cinq ans. Pour les projets prévoyant une durée d’utilisation plus longue, une extension de garantie payante jusqu’à dix ans est disponible, sous réserve des conditions spécifiques au pays définies par le fabricant. Cet aspect est important pour les planificateurs dans le cadre des calculs de rentabilité et des concepts de service à long terme, car il permet de couvrir les risques liés à la maintenance et aux pièces de rechange pendant la durée prolongée.
• DurabilitéLe rendement de conversion élevé réduit les pertes énergétiques systématiques et favorise une utilisation efficace des ressources pendant toute la durée d’exploitation. La compatibilité avec les batteries haute tension permet d’optimiser l’autoconsommation et de déplacer les charges, ce qui peut réduire les prélèvements sur le réseau et les pointes de puissance. Grâce à sa conception pour une puissance DC allant jusqu’à 30 kWc, l’onduleur convient aux installations dans lesquelles l’utilisation de la surface et le rendement par composant installé doivent être optimisés.
• QualitéLe boîtier étanche à la poussière et protégé selon l’indice IP66 permet une installation dans des environnements exigeants et réduit les travaux supplémentaires nécessaires à la protection contre les intempéries. Les fonctions de protection intégrées, telles que la protection contre les surtensions DC de type II, l’AFCI et le dispositif de coupure du réseau conforme aux normes, augmentent la disponibilité de l’installation et réduisent le nombre de composants externes supplémentaires. Avec des dimensions mécaniques de 660 × 520 × 220 mm et un poids d’environ 48 kg, l’appareil présente des caractéristiques adaptées à un onduleur hybride de 20 kW et permet une installation murale aussi bien dans des locaux techniques qu’en extérieur.
• ÉvolutivitéLa plateforme est conçue pour permettre une extension modulaire du système. Différents systèmes de batteries haute tension peuvent être raccordés conformément aux listes de compatibilité et ajoutés ultérieurement lorsque les besoins de stockage augmentent. Les mises à jour du micrologiciel et les modules de communication optionnels permettent d’adapter l’onduleur à l’évolution des exigences du réseau ou des concepts de surveillance. La puissance élevée admissible du générateur DC offre également des réserves pour l’ajout ultérieur de modules dans les limites de la conception spécifique au projet.
